壓力變送器按鍵說明書有哪些內容 壓力變送器安裝注意

壓力變送器是壓力轉換信號的設備，我們知道壓力傳感器的作用很大。今天PHISHINE菲軒要為大家分享知識，了解下壓力變送器按鍵說明書有哪些內容？壓力變送器安裝注意是什么。

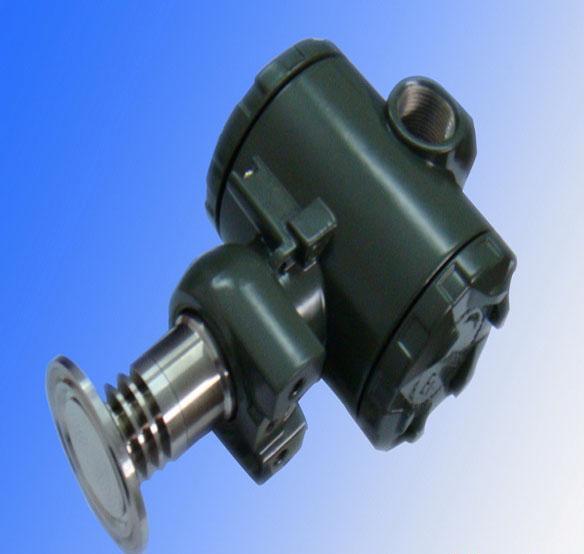

　　壓力變送器

　　壓力變送器是一種將壓力轉換成氣動信號或電動信號進行控制和遠傳的設備。

　　它能將測壓元件傳感器感受到的氣體、液體等物理壓力參數轉變成標準的電信號（如4~20mADC等），以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。

壓力變送器按鍵說明書

　　壓力變送器按鍵說明書有哪些內容

　　一、主界面按鍵與顯示

　　變送器顯示表頭上有3個按鍵，從左到右依次為S（調滿），Z（調零），M（菜單）。

　　1、按鍵

　　同時按下和鍵5秒鐘以上，便可操作（LCD屏幕顯示：OPEN）。

　　2、PV清零

　　進入操作界面后，將變送器直接置于大氣壓上，再同時按下和鍵2秒鐘以上，便可

　　將當前PV值設置為0（LCD屏幕顯示：PV=0）。

　　3、4mA點有源遷移（有源低遷）

　　按鍵調零：進入界面后，對變送器施加零點（4 mA點）壓力 ，待變送器數值顯示穩定后，

　　按下鍵2秒鐘，變送器輸出4.000mA電流，完成調零操作（LCD屏幕顯示：LSET）。有

　　源低遷后，4mA,20mA點的差值（即量程）不變。舉例，假設原始量程為0到40kPa，當前

　　壓力為5.1kPa，有源低遷后，量程為5.1到45.1kPa。

　　4、20mA有源遷移（有源高遷）

　　按鍵調滿：進入界面后，對變送器施加滿點（20mA點）壓力 ，待變送器數值顯示穩定后，

　　按下鍵2秒鐘，變送器輸出20.000mA電流，完成調滿操作（LCD屏幕顯示：HSET）

　　5、變送器數據恢復

　　先斷開變送器電源，一直按住Z鍵，再接通變送器電源，繼續按住Z鍵5秒鐘以上，如果LCD

　　屏幕顯示OK，則說明已將變送器數據恢復到出廠時狀態，松開按鍵便可。如顯示FAIL則表

　　示恢復數據失敗，有可能是由于沒有進行數據備份，所以無法進行數據恢復。

　　二、設置界面按鍵與顯示

　　在主界面按M鍵可進入設置界面。繼續按M可進入設置界面下一級設置菜單，后一級子菜

　　單下繼續按M，可回到主界面。

　　1、設置4mA點量程

　　按M鍵，LCD屏第二行提示“ZERO”，即進入本界面。按Z鍵選擇要修改的數字或者小數點，

　　按S鍵調整數值或者小數點。

　　2、設置20mA點量程

　　按M鍵，LCD屏第二行提示“SPAN”，即進入本界面。按Z鍵選擇要修改的數字或者小數點，

　　按S鍵調整數值或者小數點。

　　3、設置單位

　　按M鍵，LCD屏第二行提示“UNIT”，即進入本界面。按S鍵選擇要修改的單位。修改完單

　　位，變送器會自動換算相關的上下限。

　　4、設置小數點位數

　　按M鍵，LCD屏第二行提示“doT”，即進入本界面。按S鍵選擇要要顯示幾位小數，可設置

　　0,1,2,3。

　　5、設置電流輸出方式

　　按M鍵，LCD屏第二行提示“CUR”，即進入本界面。按S鍵選擇電流是按開方還是線性輸

　　出。開方提示“SQRT”，線性提示“LIN”。

　　6、設置顯示模式

　　按M鍵，LCD屏第二行提示“DISP”，即進入本界面。按S鍵選擇要設置的顯示模式，依次在

　　壓力，電流，百分比之間切換，提示符號分別為壓力符號，“mA”，“%”。如按電流模式輸

　　出，且為開方方式，則將在“mA”符號之前，顯示根號做提示。

　　7、設置阻尼時間

　　按M鍵，LCD屏第二行提示“DAMP”，即進入本界面。按Z鍵選擇要修改的數字或者小數點，

　　按S鍵調整數值或者小數點。

　　8、電流固定輸出

　　按M鍵，LCD屏第二行提示“FIX”，即進入本界面。按S鍵選擇要要固定輸出的電流

　?。?.8,4,8,12,16,20,22.8）,按Z鍵，確認所設置的電流值。

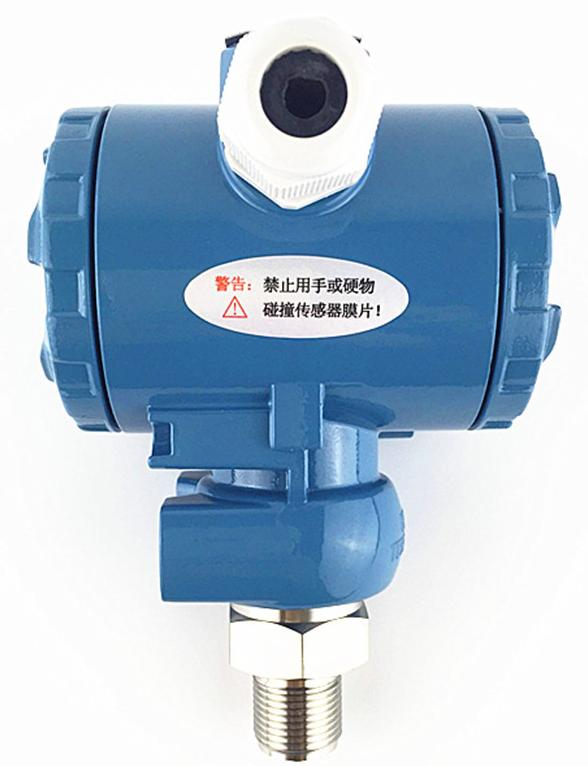

壓力變送器按鍵說明書

　　壓力變送器安裝注意

　　壓力變送器在安裝時需要注意的八個方面：

　　1、 安裝壓力變送器時要按照正確的連接線圖來正確連接。

　　2、 在安裝使用壓力變送器時需要對壓力變送器進行檢測，進行計量檢定，以防止壓力變送器在運輸途中損壞或震動，以破壞測量的準確度。

　　3、 壓力變送器應垂直于水平面安裝；

　　4、壓力變送器測定點與壓力變送器安裝處在同一水平位置。

　　5、為保證壓力變送器不受震動的影響應加裝減振裝置及固定裝置。

　　6、為保證壓力變送器不受被測介質高溫的影響，應加裝充滿液體的彎管裝置。

　　7、保證密封性，不應有泄漏現象出現，尤其是易燃易爆氣體介質和有毒有害介質。

　　8、注意保護變送器引出電纜。在工業現場使用時，建議使用金屬管保護或者架空。

　　以上就是PHISHINE菲軒分享的壓力變送器按鍵說明書有哪些內容 壓力變送器安裝注意事項，希望通過今天的文章讓大家更加了解壓力變送器。
